Vẽ bản đồ địa hình bằng UAV là phương pháp sử dụng máy bay không người lái tích hợp camera độ phân giải cao hoặc cảm biến LiDAR để quét và thu thập dữ liệu không gian bề mặt trái đất. Dữ liệu này sau đó được xử lý bằng phần mềm chuyên dụng để tạo ra bản đồ trực ảnh (Orthomosaic), mô hình độ cao số (DEM/DSM), bình đồ tuyến và bản đồ địa hình 2D/3D với độ chính xác cao. Phương pháp này giúp rút ngắn đến 70% thời gian khảo sát, giảm thiểu rủi ro nhân mạng tại các địa hình hiểm trở và cung cấp cái nhìn tổng quan, trực quan nhất cho các kỹ sư thiết kế.
Trong suốt 15 năm công tác trong lĩnh vực trắc địa và địa chất công trình, tôi đã chứng kiến sự chuyển mình mạnh mẽ của công nghệ đo đạc. Từ việc vác máy toàn đạc lội suối băng rừng, nay công nghệ UAV đã thay đổi hoàn toàn cuộc chơi. Tại Bách Việt United, chúng tôi kết hợp nhuần nhuyễn giữa kinh nghiệm trắc địa truyền thống và công nghệ bay chụp hiện đại để mang lại những sản phẩm bản đồ chất lượng nhất.
Tại sao đo vẽ bản đồ địa hình bằng UAV lại trở thành xu hướng tất yếu?
Trước đây, để lập bản đồ địa hình tỷ lệ 1/500 hay 1/1000 cho một khu vực đồi núi rộng hàng trăm hecta, các tổ đội trắc địa phải mất hàng tháng trời đo đạc chi tiết bằng máy toàn đạc điện tử hoặc GPS RTK. Ngày nay, việc sử dụng flycam trong trắc địa mang lại những ưu điểm vượt trội không thể phủ nhận.
Thứ nhất là tốc độ thu thập dữ liệu. Một thiết bị UAV chuyên dụng có thể quét hàng trăm hecta chỉ trong một ngày làm việc. Thứ hai là mật độ điểm đo. Nếu đo thủ công, khoảng cách giữa các điểm đo thường từ 10m – 20m. Với UAV, mật độ điểm ảnh (Point Cloud) lên tới hàng nghìn điểm trên mỗi mét vuông, giúp mô tả chính xác từng gờ đất, khe suối. Cuối cùng là tính an toàn tuyệt đối khi khảo sát tại các mỏ đá, khu vực sạt lở hay rừng rậm.
Tiêu chuẩn kỹ thuật đo đạc UAV tại Bách Việt United
Để tạo ra một bản đồ địa hình có giá trị pháp lý và phục vụ thiết kế kỹ thuật, không thể sử dụng các dòng flycam dân dụng thông thường. Tại Bách Việt United, chúng tôi đầu tư hệ thống thiết bị trắc địa cao cấp nhất hiện nay.
Chúng tôi sử dụng các hệ thống UAV chuyên dụng như DJI Matrice 350 RTK, DJI Mavic 3 Enterprise tích hợp module RTK/PPK, kết hợp cùng cảm biến Zenmuse P1 (Photogrammetry) và Zenmuse L2 (LiDAR). Về mặt kiểm soát độ chính xác mặt đất, chúng tôi luôn sử dụng máy GPS RTK Trimble R12i hoặc máy toàn đạc điện tử Leica TS06 để đo các điểm khống chế (GCP). Mọi quy trình đều tuân thủ nghiêm ngặt các quy phạm đo đạc bản đồ hiện hành của Bộ Tài nguyên và Môi trường.
Quy trình vẽ bản đồ địa hình bằng flycam chuẩn kỹ thuật
Một bản đồ đẹp chưa chắc đã chính xác. Để đạt được sai số dưới 3cm (tương đương tiêu chuẩn bản đồ tỷ lệ 1/500), đội ngũ kỹ sư Bách Việt United luôn tuân thủ quy trình 4 bước khép kín sau đây.
Bước 1: Khảo sát thực địa và lập phương án bay
Kỹ sư sẽ tiến hành khảo sát khu vực cần đo đạc, đánh giá địa hình, chướng ngại vật (cột điện, nhà cao tầng) và điều kiện thời tiết. Sau đó, sử dụng phần mềm để thiết lập tuyến bay tự động. Độ cao bay, tốc độ bay và độ phủ ảnh được tính toán kỹ lưỡng. Kinh nghiệm của tôi cho thấy, độ phủ dọc nên cài đặt ở mức 80% và độ phủ ngang ở mức 75% để phần mềm ghép ảnh tối ưu nhất.
Bước 2: Thiết lập điểm khống chế mặt đất
Đây là bước sống còn quyết định độ chính xác tọa độ và cao độ của bản đồ. Dù UAV có tích hợp RTK, việc rải và đo các điểm GCP bằng máy Rover RTK hoặc máy toàn đạc vẫn là bắt buộc. Các điểm GCP được đánh dấu bằng các tấm target đen trắng, phân bố đều trên toàn bộ khu vực khảo sát, đặc biệt là ở các góc và khu vực có địa hình thay đổi đột ngột.
Bước 3: Tiến hành bay chụp và thu thập dữ liệu
UAV sẽ tự động cất cánh và bay theo quỹ đạo đã lập trình, liên tục chụp ảnh và ghi lại tọa độ tâm ảnh. Trong quá trình bay, kỹ sư trắc địa phải liên tục giám sát trạng thái pin, tín hiệu vệ tinh và điều kiện gió. Nếu sử dụng công nghệ PPK, dữ liệu tĩnh từ trạm Base mặt đất cũng được ghi lại đồng thời để xử lý hậu kỳ, loại bỏ hoàn toàn sai số do mất sóng 3G/4G.
Bước 4: Xử lý dữ liệu nội nghiệp và xuất bản đồ
Hàng nghìn bức ảnh thu thập được sẽ được đưa vào các phần mềm chuyên dụng như Agisoft Metashape hoặc DJI Terra. Hệ thống máy trạm cấu hình cao sẽ tiến hành căn chỉnh ảnh, xây dựng đám mây điểm dày đặc (Dense Point Cloud), tạo mô hình 3D Mesh. Kỹ sư sẽ tiến hành lọc bỏ thảm thực vật, nhà cửa để giữ lại mặt đất tự nhiên (Bare earth), từ đó xuất ra mô hình DEM và vẽ các đường đồng mức (Contour lines) chuyển giao cho bộ phận thiết kế CAD.
Những lưu ý sống còn khi bay chụp địa hình
Với kinh nghiệm xử lý hàng trăm dự án địa hình phức tạp từ Tây Bắc đến Tây Nguyên, tôi đúc kết được một số nguyên tắc bất di bất dịch. Thứ nhất, ánh sáng là yếu tố quyết định chất lượng ảnh. Thời điểm bay lý tưởng nhất là từ 9h sáng đến 14h chiều khi bóng râm ngắn nhất. Không bay chụp khi trời mù sương hoặc sau cơn mưa lớn vì mặt đất phản sáng làm nhiễu cảm biến.
Thứ hai, đối với khu vực rừng rậm nhiệt đới có tán lá dày đặc, phương pháp chụp ảnh quang học (Photogrammetry) sẽ không thể xuyên thấu để lấy cao độ mặt đất. Trong trường hợp này, bắt buộc phải sử dụng công nghệ quét laser 3D (LiDAR UAV) như Zenmuse L2. Xung laser có thể xuyên qua các khe hở của lá cây, chạm đến mặt đất và phản xạ lại, giúp lập bản đồ địa hình cực kỳ chính xác dưới tán rừng.
Ứng dụng thực tế của bản đồ địa hình UAV

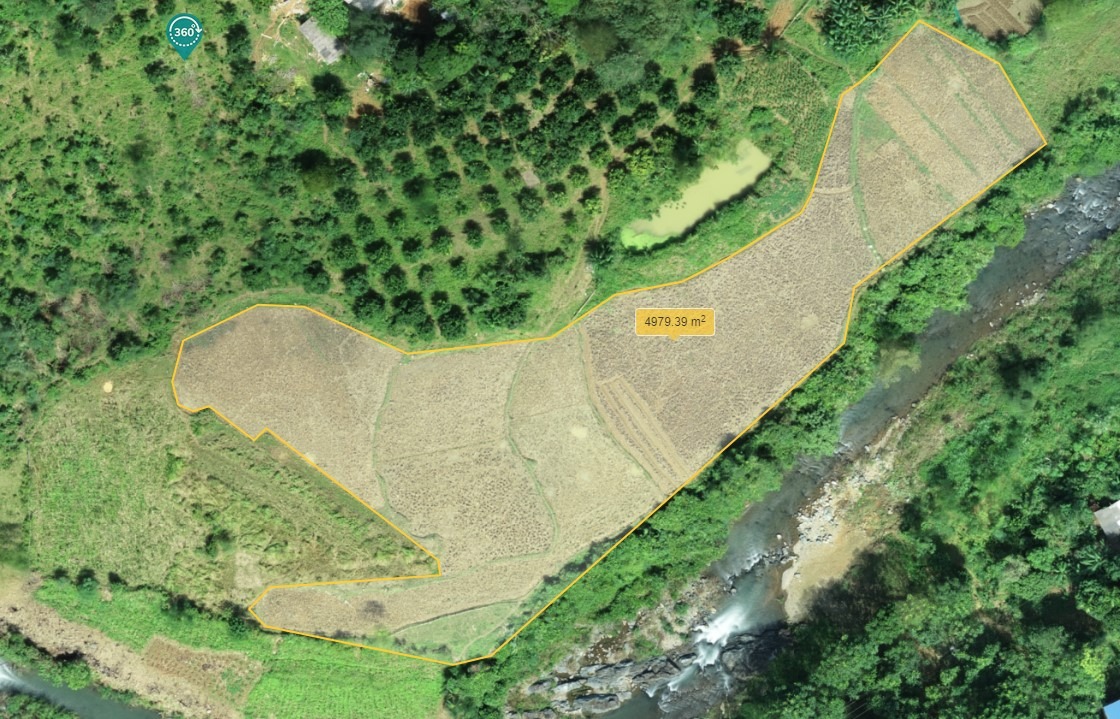

Dữ liệu không gian do UAV cung cấp hiện nay đang phục vụ đắc lực cho rất nhiều lĩnh vực quan trọng. Tiêu biểu nhất là trong thiết kế quy hoạch đô thị, thiết kế tuyến đường giao thông, đường dây truyền tải điện. Bản đồ trực ảnh độ phân giải cao giúp các nhà quản lý có cái nhìn thực tế nhất về hiện trạng sử dụng đất.
Bên cạnh đó, trong lĩnh vực khai thác mỏ và quản lý khối lượng san lấp, mô hình 3D từ UAV giúp tính toán thể tích đào đắp (Cut/Fill) với độ chính xác lên đến 98% so với thực tế, minh bạch hóa khối lượng thi công. Trong nông nghiệp công nghệ cao, bản đồ địa hình giúp thiết kế hệ thống tưới tiêu và phân lô canh tác hiệu quả.
Bách Việt United – Đơn vị khảo sát địa hình bằng UAV
Việc ứng dụng công nghệ UAV vào công tác trắc địa không chỉ đơn thuần là biết điều khiển máy bay, mà cốt lõi nằm ở nền tảng kiến thức trắc địa vững chắc và khả năng xử lý dữ liệu nội nghiệp. Một sai sót nhỏ trong việc thiết lập hệ tọa độ VN-2000 hay lưới chiếu có thể làm sai lệch toàn bộ dự án.
Với đội ngũ kỹ sư trắc địa, địa chất công trình giàu kinh nghiệm thực chiến cùng hệ thống thiết bị đo đạc, UAV hiện đại bậc nhất, Bách Việt United tự hào là đối tác tin cậy của nhiều tập đoàn xây dựng lớn. Chúng tôi cam kết cung cấp dữ liệu bản đồ địa hình chính xác, trực quan, đúng tiến độ và tối ưu chi phí nhất cho dự án của bạn.
